變電箱設計改造

2016臺北世界設計之都的「台北生活景觀改造計畫」中,為提供民眾有更好的街道感官經驗,與台灣電力公司合作,將於座落臺北市大街小巷9000餘座變電箱中的114座進行色彩改造計畫,執行團隊「都市酵母」以街道和諧作為前提,擴大環境美學讓臺北市民共同參與。日前,於松江路段、新生南路段展開漆白預告,喚起市民對都市色彩議題的重視,除上述路段,還有羅斯福路、復興南路以及和平西路等路段共62處。


變電箱與街道環境息息相關,是街道家具之一,也稱為都市組件,是判讀「都市特性」的重要元素,更清楚地說,就是分辨城市環境與生活品質良莠的基本判準,因處在都市設計的末端,經常在都市規劃中被忽略,台灣街道缺乏整體通盤規劃,迫切需要各個單位協調合作,臺北世界設計之都串接民眾與各界專業,啟發城市設計新思維轉變,邁向臺北好生活。


▲ 羅斯福路五-六段 (改造相簿)


▲ 新生南路三段 (改造相簿)


▲ 松江路段 (改造相簿)


▲ 復興南北路段 (改造相簿)


▲ 北門周邊 (改造相簿)



都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告




變電箱基礎認知

變電箱之必要存在,還記得以前電線錯綜複雜的高掛年代,為改善都市景觀,遂開始實施線路地下化,而變電箱則為電線地下化的基本設備,顧名思義是將變電所送出的高壓電變換成日常生活所需之電壓值,是現代生活中不可或缺的一部份。

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

身為城市人,你需要更了解它,以下內容由台電專家解決民眾的疑惑。

問:一般行人需要對變電箱的安全須知有哪些?
答:變壓器都有作絕緣措施,但還是請民眾勿任意開啟變電箱、堆放雜物、破壞等答:行為,如果發現有漏電現象,請儘速與本處聯絡。因漏電現象較難觀察,所以箱答:上會漆警示標語,這也是為什麼會提醒儘量不要靠近變壓器。

問:變電箱上的必要資訊有哪些?
答:可以提供的電能容量、電壓等級、圖號坐標及警示標語,電能容量為可以處理答:的電能量,圖號座標方便我們維護與管理,這部分有協助定位迷路者的功能,答:在都市可能還好,在山區非常好用的標記。

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告



變電箱現況觀察

變電箱除了制式的綠色,還有山水、花草等各種彩繪。場勘中,發現17種組合尺寸箱體,放置在比箱體大的水泥平台上,上面有橘黑警示斑馬紋。常見的箱體尺寸為60 x 80 x 100 公分,底座為74.5 x 105 x 40公分。

山水畫變電箱的起源係順應民眾對環境景觀日益重視而配合繪製,但上面的圖樣樣式還有色彩的取決是個謎,運用變電箱外觀作為載體,傳遞熱帶、夢境般的風景,對於城市記憶,山水變電箱扮演著城市畫廊的角色。城市建設目前已轉成環境美學的思維,都市酵母將以減法設計規劃和諧舒適的環境整體來記憶臺北,包含色彩減彩度、符號標誌規劃以及施工品質的提升,作為色彩議題的探索載體,變電箱帶動民眾建立色彩共識,一個更好的臺北景觀。

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告






環境色彩觀察

・街道箱體解析環境觀察
・街道物件色票採集
・觀察現況紀錄

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告



環境色彩分析

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告



環境色彩策略

・分析各路段色彩意象
・討論色彩應用策略
・發散設計方向

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告






變電箱白色預告

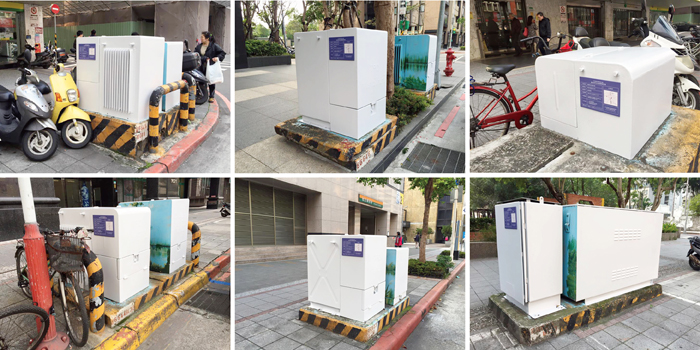

生活景觀改造從民眾參與和美學共識開始,自2月開始,松江路及新生南路三段的變電箱陸續清除原先箱體上的膠痕、污漬,藉由白色底漆發起改造預告,喚起民眾對城市色彩議題的關注。

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

更多漆白預告資訊請至粉絲專業相簿
https://www.facebook.com/media/set/?set=a.420212854977148.1073741847.379954152336352&type=3





設計發散 - 改造實驗

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告






變電箱標誌設計稿

Design 1.

左上方圖號座標為視覺優先順位與電壓電容分開表示,在於箱體可分開顯示所需內容。說明圖示較大。電文字放大也表示變電箱箱體。文字風格較為圓潤利於噴圖施作。

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

Design 2.

直視排版,圖號座標為優先閱讀順序,電容及電壓可於作業開箱時作辨識確認,ㄧ般民眾遠看也不會佔太顯眼。有電力的標誌以簡單的語彙顯示高壓變電箱體。

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

Design 3.

以「電」文字風格為主架構,字體架構較為方正,內文文字較方正。
以易讀性考量,英文數字使用CenturyGothic 黑體字。

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

其他設計面
都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告





變電箱色彩設計稿

 都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告



都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告



都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告



都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

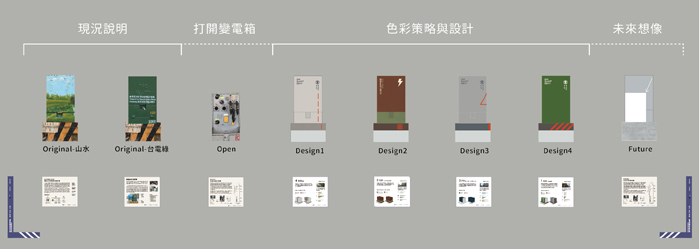

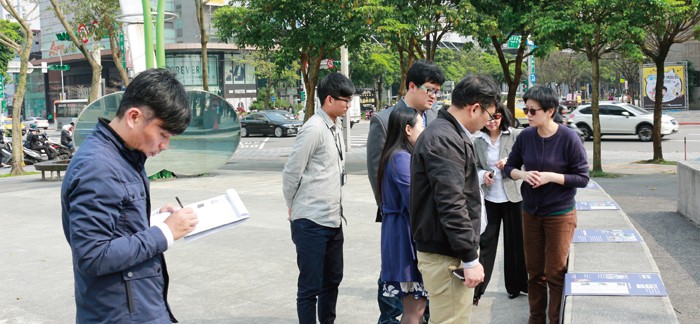

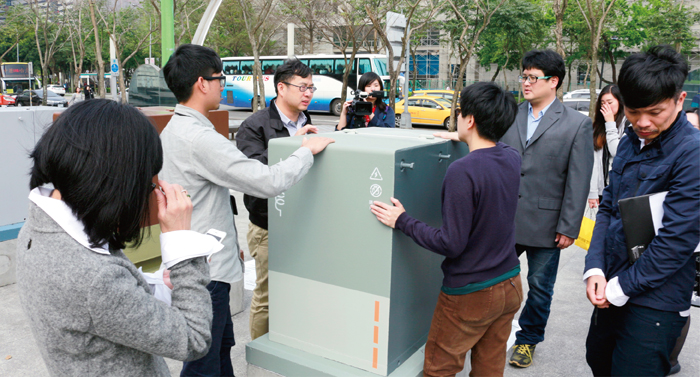

城市色彩展出

透過公開展示,提出不同的用色的設計概念,進行了色彩與樣式作業檢視。
檢視過程邀請了色彩專家郭瓊瑩教授、埕間設計總監邵彥文提供專業建議,將與油漆師傅討論部分細節加強。

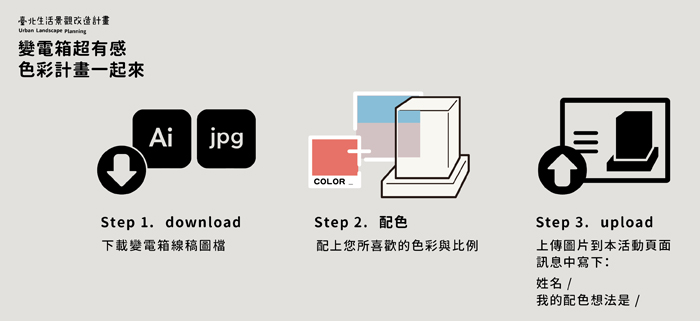

同時也與參與色彩計畫的民眾一起線上平台中討論都市色彩,之後才會是改造工程正式開始。

地點|臺北市府前廣場

配置圖|

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告


市民參與推廣活動

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告



展出相關照

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告


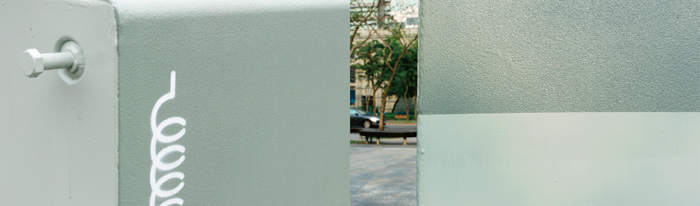

展出箱體照

Design 1.

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

Design 2.

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

Design 3.

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告

Design 4.

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告





舒適與貼心 - 未來的街道景觀

變電箱位置往往是位於馬路邊緣,用電需求量大的區域,會看到好幾座相連,座與座間的落距離不定,底座露出也高度設定為15公分,卻有許多例外。臺北街道時會出現變電箱佔據了整個通道,民眾需要繞道而行的現象。

以日本的變電箱來說,其箱體尺寸與路樹、路燈整體規劃,底座配合箱體尺寸,就算是車輛駕駛不容易注意到的高度也不會發生碰撞,深棕色是京都所使用的街道家具主要色彩,在視覺上以減法設計,去除不必要的線條,讓城市環境整齊舒適。

如何製造一條街上宜人的風景,需從各類物件尺寸、植栽、人的動線關係,擬定變電箱的理想尺寸,同時減少街道上太多色彩所造成視覺負擔。而隨處可見的變電箱,也可以提供在地故事、與便利方位指標等貼心設計。

都市酵母, 水越設計, city yeast, AGUA Design, 都市設計, 都市景觀, 都市酵母, 台北生活景觀改造計畫, 變電箱, 台北世界設計之都, WDC2016, Taipei, city yeast, AGUA Design, 水越設計, 色彩, color, city color, 臺北生活景觀改造計畫, 變電箱, 變電箱改造, 白色預告





變電箱標誌設計與規範

透過市府展出測試色彩與標誌設計,彙整專家及民眾反饋,重新整理變電箱上必要資訊並設計字型與符號,利於台電人員視察維護時確認箱體資訊,改善原箱體上資訊複雜重複且不統一。在版面安排上依照使用者需求分為人行道面及車道面,利於作業人員及一般民眾閱讀重要訊息,如圖號座標、容量、電壓、注意訊息。並透過新的設計規範讓箱體上的資訊更加整齊、乾淨。

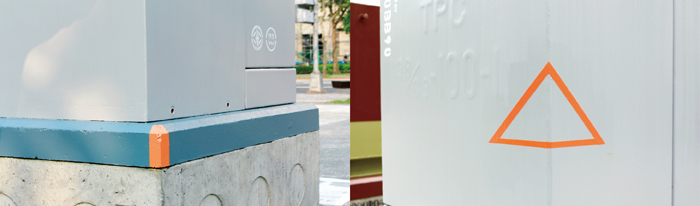

而警示標線以局部凸顯及行車來向為策略,因此訂定標線的轉角位置、尺寸規範,讓警示現不會在環境中過度突兀,依然具備提醒行人及來車的功能性。由於行車視野高度,增加側邊轉角直條線,搭配色彩對比和拉高視覺高度用以增加可見度。
